KOMPONEN
JARINGAN KOMPUTER
1. KOMPUTER
Komputer
adalah seperangkat alat elektronik yang mempunyai kemampuan bekerja terpadu
untuk menerima masukan (Input), mengolah data, dan menghasilkan keluaran
(Output), dimana data yang dapat tersebut bisa disimpan. Komputer tesebut dapat
melakukan berbagai operasi seperti kalkulasi, menayangkan teks, dan
grafis (citra gambar), mengakses data / teks melalui intruksi atau program yang
diberikan menjadi informasi, melakukan komputerisasi, mentransfer, dan mengaksaes
data.
Komputer
memiliki komponen sebagai berikut:
1. Layar Monitor,
berbentuk seperti televisi karena memiliki tabung kaca RGB.
2. Motherboard
(mainboard), merupakan komponen tempat terpasangnya
perangkat lain pada personal computer, dapat dipilih dari jenis motherboard
yang mampu mengendalikan processor baik AMD maupun Intel.
Hukum Moore adalah salah satu hukum yang terkenal dalam industri mikroprosesor yang menjelaskan tingkat pertumbuhan
kecepatan mikroprosesor. Diperkenalkan oleh Gordon E. Moore salah satu
pendiri Intel. Ia mengatakan bahwa
pertumbuhan kecepatan perhitungan mikroprosesor mengikuti rumusan eksponensial.
Hukum Moore, yang menyatakan
bahwa kompleksitas sebuah mikroprosesor akan meningkat dua kali lipat tiap 18
bulan sekali, sekarang semakin dekat ke arah jenuh. Berikut grafik yang menunjukkan perkembangan jumlah transistor
dalam suatu prosessor, terhadap waktu:
3. Processor, sebagai pusat
pengendali seluruh proses.
4. Memori RAM (Random
Access Memory), berfungsi menyimpan sementara program aplikasi dan sistemoperasi
maupun file kerja selama komputer dioperasikan. Semakin besar kapasitas RAM
yang dipergunakan semakin terasa handal komputer yang anda rakit pada saat
sedang mengetik atau menggambar.
5. VGA (Video Graphic
Array) Card, merupakan komponen yang berfungsi untuk mengolah
data video/grafik.
6. Floppy drive
7. Hardisk, Hardisk saat ini
ada 2 jenis yang biasa dipakai untuk personal computer yaitu jenis IDE dan
jenis SATA.
8. Keyboard, berdasarkan
konektornya, keyboard memiliki jenis PS/2, USB dan Wireless.
9. Mouse
10. CD/DVD ROM drive, berguna untuk
menginstal sistem operasi dan program aplikasi yang diperlukan.
11. Sound Card, merupakan komponen
yang berfungsi untuk mengolah data audio.
12. Casing, sebagai tempat
terpasangnya seluruh komponen agar terlihat bersih dan rapi.
14. Speaker Active System, komponen untuk
memunculkan suara hasil proses Sound Card.
15. Modem, komponen untuk
menghubungkan komputer dengan jaringan internet.
16. Stabilizer, komponen yang
digunakan agar kondisi listrik yang terhubung ke komputer stabil.
2. NIC ( Network Interface Card)
NIC
(network interface card) adalah expansion board yang digunakan supaya komputer
dapat dihubungkan dengan jaringan. Sebagian besar NIC dirancang untuk jaringan,
protokol, dan media tertentu. NIC biasa disebut dengan LAN card (Local Area
Network Card).
Network
Interface Card (NICs) digunakan secara fisik menghubungkan device host ke media
jaringan. Mereka menggunakan koneksi ini untuk mengirimkan e-mail, cetak
laporan, scan gambar atau akses database.
NIC
kadang-kadang disebut juga network adapters. Laptop atau computer dan notebook
biasanya berbentuk PCMCIA card. Setiap NIC diindentifikasi dengan kode yang
unik yang disebut Media Access Control (MAC) address.
NIC berdasarkan tipe bus, ada beberapa tipe network interface card (NIC) atau network card, yaitu ISA dan PCI.
NIC berdasarkan tipe bus, ada beberapa tipe network interface card (NIC) atau network card, yaitu ISA dan PCI.
3. NETWORK DEVICE
1. SWICTH
Switch adalah Sebuah Networking Device yang berfungsi
untuk menghubungkan beberapa node dalam
jaringan namun memiliki fungsi lain yaitu sebagai pencegah Collision dengan
cara memberi jalur aliran data masing-masing sesuai Port / Collision Domain.
2. HUB
Switch dan Hub memang kadang sulit dibedakan karena memiliki kesamaan
dalam segi fungsi umum dan jika dilihat secara fisik hampir sama. Hub memiliki
beberapa kelemahan dibandingkan dengan Switch, yaitu akan terjadi Collision (tabrakan) data.
3. Router
Router secara
kasar banyak didefinisikan berfungsi untuk membagi 2 Jaringan atau beberapa
jaringan, namun sebenarnya Router adalah
perangkat jaringan yang digunakan untuk membagi protocol kepada anggota
jaringan yang lainnya, dengan adanya router maka sebuah protocol dapat
di-sharing kepada perangkat jaringan lain.
4.
Bridge
Bridge adalah sebuah Network Device yang berfungsi
untuk memisahkan sebuah jaringan yang luas menjadisegment-segment yang lebih kecil. Bridge membaca alamat MAC (Media Access Control) dari setiap
paket data yang diterima yang kemudian akan mempelajari dridging table untuk
memutuskan apa yang akan dikerjakan bridge selanjutnya pada paket data
tersebut, apakah diteruskan atau di abaikan.
4. MEDIA TRANSMISI
1. Wire
a.

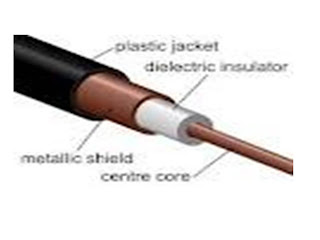

Kabel Koaksial
- Kecepatan dan keluaran 10 - 100 MBps
- Biaya Rata-rata per node murah
- Media dan ukuran konektor medium
- Panjang kabel maksimal yang di izinkan yaitu 500 meter
(medium)
b.
Kabel Unshielded
Twisted Pair (UTP)
Merupakan sepasang kabel yang di twist dililit satu
sama lain dengan tujuan untuk mengurangi interferensi listrik yang dapat
terdiri dari dua, empat atau lebih pasangan kabel (umumnya yang dipakai dalam
jaringan komputer terdiri dari 4 pasang kabel/8 kabel). UTP dapat mempunyai
transfer rate 10 Mbps sampai dengan 100 Mbps tetapi mempunyai jarak yang pendek
yaitu maximum 100m.
c.
Kabel Shielded
Twisted Pair (STP)
Secara fisik, kabel shielded sama dengan unshielded
tetapi perbedaannya sangat besar. Dimulai dari konstruksi kabel shielded mempunyai selubung
tembaga atau aluminium foil yang khusus dirancang untuk mengurangi gangguan
elektrik. Kekurangan STP adalah tidak samanya standar antar perusahaan yang
memproduksinya dan lebih mahal dan lebih tebal sehingga lebih susah dalam
penanganan fisiknya.
d.
Kabel Serat Optik (Fiber Optik)
Jenis kabel fiber optic merupakan kabel jaringan
yang jarang digunakan pada instalasi jaringan tingkat menengah ke atas. Pada umumnya, kabel jenis ini digunakan pada instalasi
jaringan yang besar dan pada perusahaan multinasional serta digunakan untuk
antar lantai atau antar gedung.
5.
NETWORK OPERATING
SYSTEM
NOS adalah sistem operasi yang berisi fitur tambahan untuk
meningkatkan fungsionalitas dan pengelolaan di lingkungan jaringan. Berikut ini
adalah contoh dari system operasi jaringan:
- Windows
2000 Server
- Windows
2003 Server
- UNIX
- Linux
- Novell
NetWare
- Mac
OS X
NOS ini dirancang untuk menyediakan sumber daya jaringan untuk
klien:
- Server
aplikasi, seperti database bersama
- Sentralisasi
penyimpanan data
- Direktori
layanan yang menyediakan repositori terpusat account pengguna dan sumber
daya pada jaringan, seperti Active Directory
- Jaringan
Antrian cetak
- Jaringan
akses dan keamanan
